مضخة غرض مياه الصرف الصحي

• محطة رفع مياه الصرف الصحي
• محطة معالجة مياه الصرف الحضرية
• بناء نظام الصرف
• نظام معالجة مياه الصرف الصحي للاستزراع المائي
• نظام معالجة مياه الصرف الصحي المحلي
• نظام معالجة المياه الصناعية
• نظام تنقية المياه



على سبيل المثال:

SS150.280AD-M4/15W-DG-C -10 M.

اسم سلسلة SS

150 القطر الاسمي (مم) (على سبيل المثال: DN150)

280 رمز المكره

رمز إضافي من رمز المكره ، يميز بواسطة A ، B ، C.

D نوع المكره: B=D=مزدوج قناة المكره ؛ M =

م مكونات المحرك

4 مراحل حركية

15 قوة محرك (KW)

نوع المحرك: W=Wet ؛ wc=سترة التبريد

مواد الواحد G: D=qt500 ؛ G=ht200 ؛ S =06 cr19ni10 ؛ o=آخر

G Pump Casing Material: D=qt500 ؛ G=ht200 ؛ S =06 cr19ni10 ؛ o=مواد خاصة أخرى

نوع التثبيت: C=نوع اقتران نوع E =

طول الكابل 10M





كابل:يمكن أن تمنع عملية تصنيع الكابلات الخاصة لمضخة مياه الصرف الصحي تمامًا الماء من دخول المحرك من خلال الفجوات الصغيرة بين كل خط مرحلة عندما يكون سطح الكابل تالفًا أو يدخل الطرف الأمامي من الكبل إلى الماء ، مما يسبب أضرارًا للمحرك .



المحرك:

إن مضخة مياه الصرف الصحي غاطسة استخدام محرك غاطس مصمم وتصنيعه بشكل احترافي ، ومستوى الحماية الخاص به هو IP68 ، ولف الجزء الثابت هو عزل من الفئة F ، والحد الأقصى لدرجة حرارة تشغيل مادة العزل هي 155 درجة . يتم تخصيصها وفقًا لمتطلبات العميل .



طريقة تبريد المحرك:

1. المحرك الرطب القياسي (التكوين القياسي): يتم تبريد المحرك بواسطة السائل المحيط . يتم نقل حرارة المحرك مباشرة إلى السائل من خلال الإسكان المحرك . يجب تشغيل المحرك sutged . يتم منعه من تشغيل المحرك في حالة جافة!

2. محرك سترة التبريد (التكوين الاختياري): تدور وسط الضخ على سطح الجزء الثابت المحرك لأخذ حرارة المحرك ، بحيث يمكن أن تعمل المضخة بسلاسة على مستوى سائل أقل .



الختم الميكانيكي:

توفر مجموعتان من الأختام الميكانيكية المستقلة المتصلة بالسلسلة حماية الختم للمحرك .



المكونات الهيدروليكية:

يتعرض كل نموذج هيدروليكي لتحليل CFD لتشكيل مكونات هيدروليكية موثوقة وفعالة لضمان كفاءة وسهولة نقل مياه الصرف الصحي .

المكره:

يعتمد المكره من مضخة مياه الصرف الصحي المسموح به من غير المكره غير المتجانسة ، وقناة التدفق المتماثل ، والتوازن الجيد ، والتشغيل السلس ، والضوضاء المنخفضة ، مما يزيد من عمر الخدمة . والكفاءة أعلى من المعيار الوطني ، ويمكن أن توفر الطاقة ويقلل من الاستهلاك.



المكره المزدوج للقناة (د)

متعددة القننلات المكره (م)

المكره للشفرة (ب)



حامي التسرب

يتم تثبيت واقي التسرب في غرفة النفط لاكتشاف التسرب الناجم عن سوء الختم أو تلف الختم الميكانيكي (اختياري ل<15kW, standard configuration for ≥15kW). For high-power water pumps, a leakage protector is installed in the junction box and motor cavity to send an alarm signal for leakage in the junction box and motor cavity, allowing the control system to protect the pump (non-standard configuration, optional for ≥18.5kW).



واقي محموم

قم بتركيب واقي محموم شديد في المحرك لاكتشاف الحمل الزائد تلقائيًا وارتفاع درجة الحرارة وغيرها من الظروف لمنع المحرك من الحرق بسبب ارتفاع درجة الحرارة (اختياري ل<15kW, standard configuration for ≥15kW).

قم بتثبيت واقي محموم أولي في المحمل . عندما ترتفع درجة حرارة الحامل إلى درجة حرارة المجموعة ، يقطع الحامي تلقائيًا مصدر الطاقة لحماية المحمل (التكوين غير القياسي ، اختياري) .



لا .	اسم	المادة GB	لا .	اسم	المادة GB
1	الرفع خاتم	0 cr18ni9	15	غطاء الزيت	HT200
2	واقي محموم	-	16	قفل غسالة	0 cr18ni9
3	غطاء المحرك	HT200	17	المكره الجوز	0 cr18ni9
4-1	تحمل	-	18	حلقة الختم	ZCUSN10PB5
4-2	تحمل	-	19	قاعدة	Q235A
5	سترة التبريد شفة	Q235A	18	حلقة الختم	ZCUSN10PB5
6	رمح	2CR13	19	قاعدة	Q235A
7	الدوار	-	20	المكره	HT200
8	الجزء الثابت	-	21	مضخة غلاف	HT200
9	سترة التبريد	HT200	22	غطاء قاعدة	HT200
10	غطاء محمل	HT200	23	دليل آخر	Q235A/0 cr18ni9
11	الجسم الحركي	HT200	24	شفة التزاوج	HT200
12	حامل	HT200	25	لوحة دليل	HT200
13	حامي التسرب	-	26	اقتران	HT200
14-1	الختم الميكانيكي	كذا/كذا	27	مَنفَذ	Q235A
14-2	الختم الميكانيكي	كذا/كذا

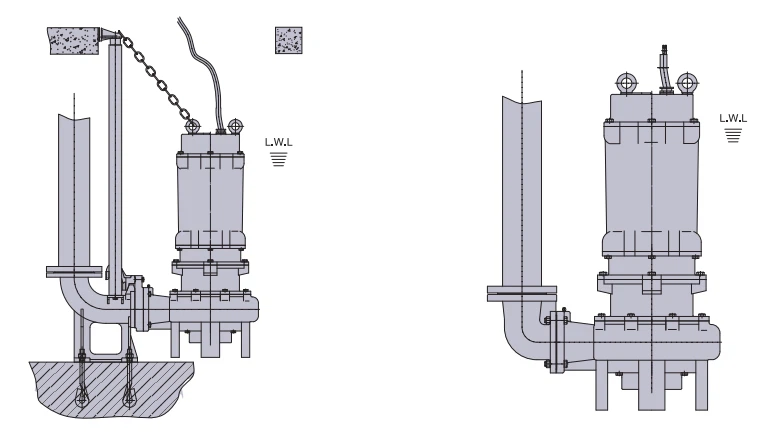

تثبيت اقتران تلقائي ثابت

تركيب الجوال/الكوع
